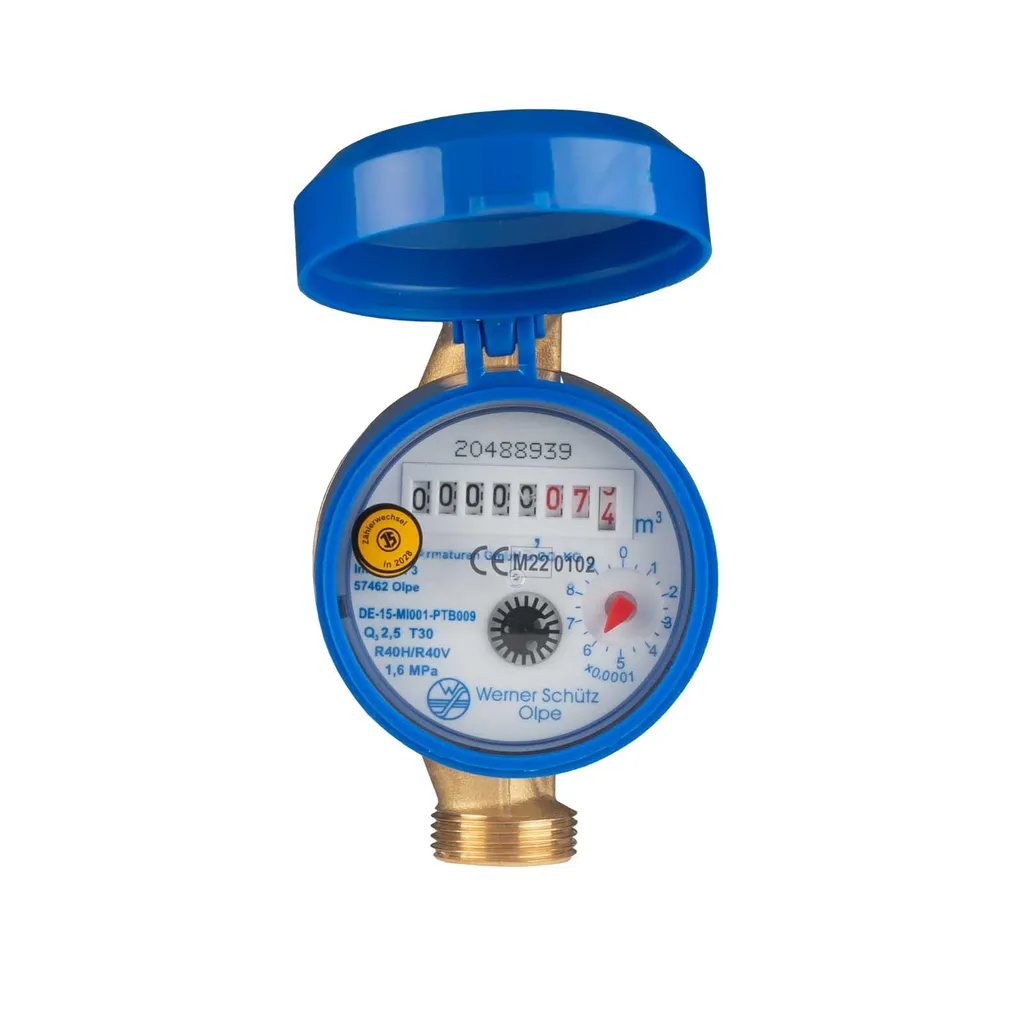

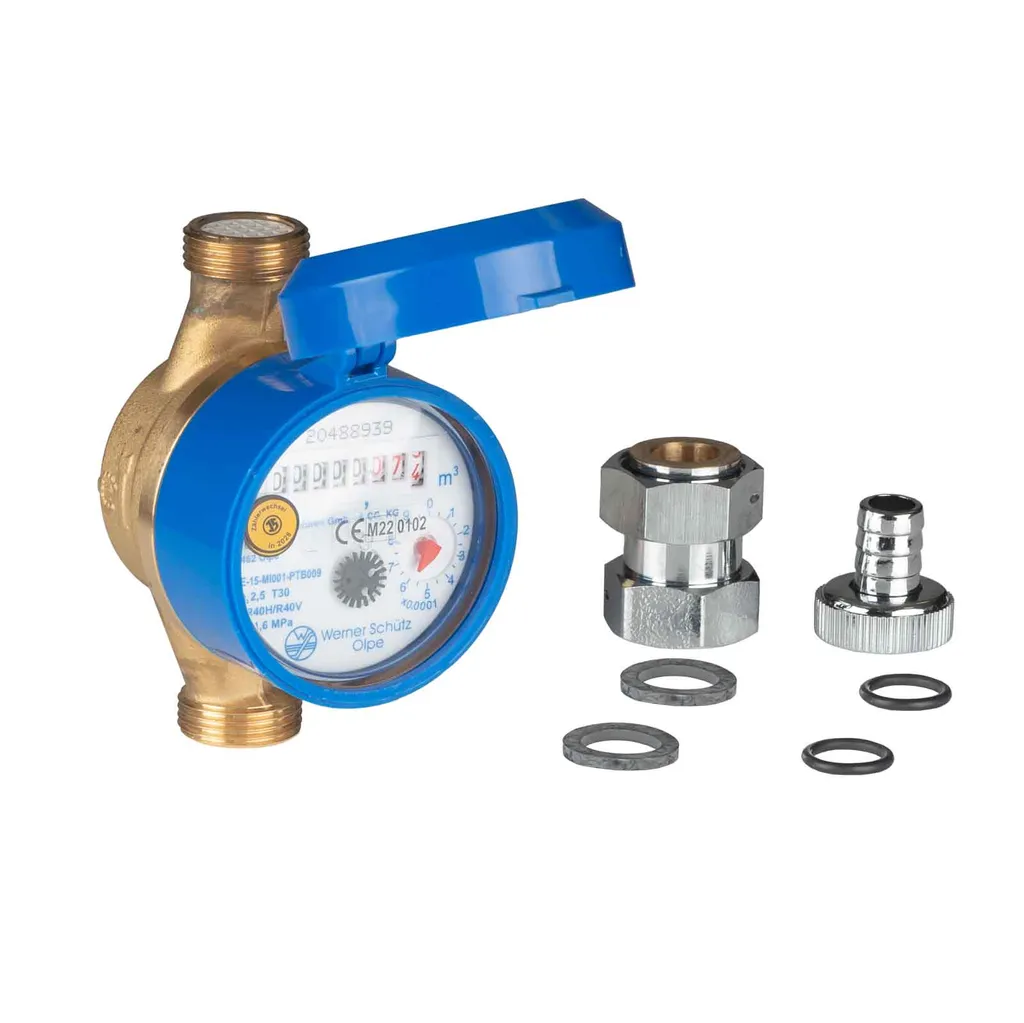

JS SCHÜTZ Zapfhahnzähler 110 Mm Mit 3/4 Zoll Anschluss

Garten-Wasserzähler Kaltwasser 2,5 m³, Baulänge 110 mm, 3/4 Zoll Anschluss, mit Schutzhaube

 Das 1928 in Solingen gegründete Unternehmen Werner Schütz Wasserzähler GmbH & Co. KG ist heute als eines der wenigen noch am deutschen Markt bestehenden Unternehmen bekannt, welches Wasserzähler in Eigenproduktion herstellt.

Ein besonderes Highlight dieses Zählers ist in dem um 360° drehbaren Zählwerk zu sehen, das sowohl horizontalen als auch vertikalen Einbau ermöglicht und mit dem Sie darüber hinaus flexibel auch schwierige Einbausituationen meistern können. Der Einbau ist horizontal oder vertikal möglich. Beim Einbau die Fließrichtung beachten!

Dabei werden die Zählimpulse des stabilen Kunststoffflügelrads mit einer abrisssicheren Magnetkupplung berührungslos auf das gut ablesbare Rollenzählwerk übertragen, eine Technik, die sich durch lange Haltbarkeit und hohe Zuverlässigkeit auszeichnet.

Das Zählwerk ist neunstellig mit fünf Vor- und vier Nachkommastellen. Dabei wird die vierte nicht auf das Rollenzählwerk, sondern auf einen Drehzeiger übertragen, so dass auch geringste Verbräuche (100 ml / 0,0001 m³) abgelesen werden können.

• Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
• Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
• Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)



Wichtig:

Grundsätzlich ist kein Wasserzähler Frostsicher. Wasserzähler im Haus sind durch die Tatsache geschützt, dass die Temperaturen innerhalb des Hauses selten unter 0 °C fallen. Bei Gartenwasserzählern sieht es allerdings anders aus. Wichtig ist das diese Wasserzähler immer an einem Auslaufventil mit Belüfter montiert werden, damit man die Wasserzähler vor dem ersten Frost komplett entleeren kann. Dabei ist noch darauf zu achten das angeschlossene Schläuche ebenfalls entfernt werden damit der Zähler komplett leerlaufen kann.

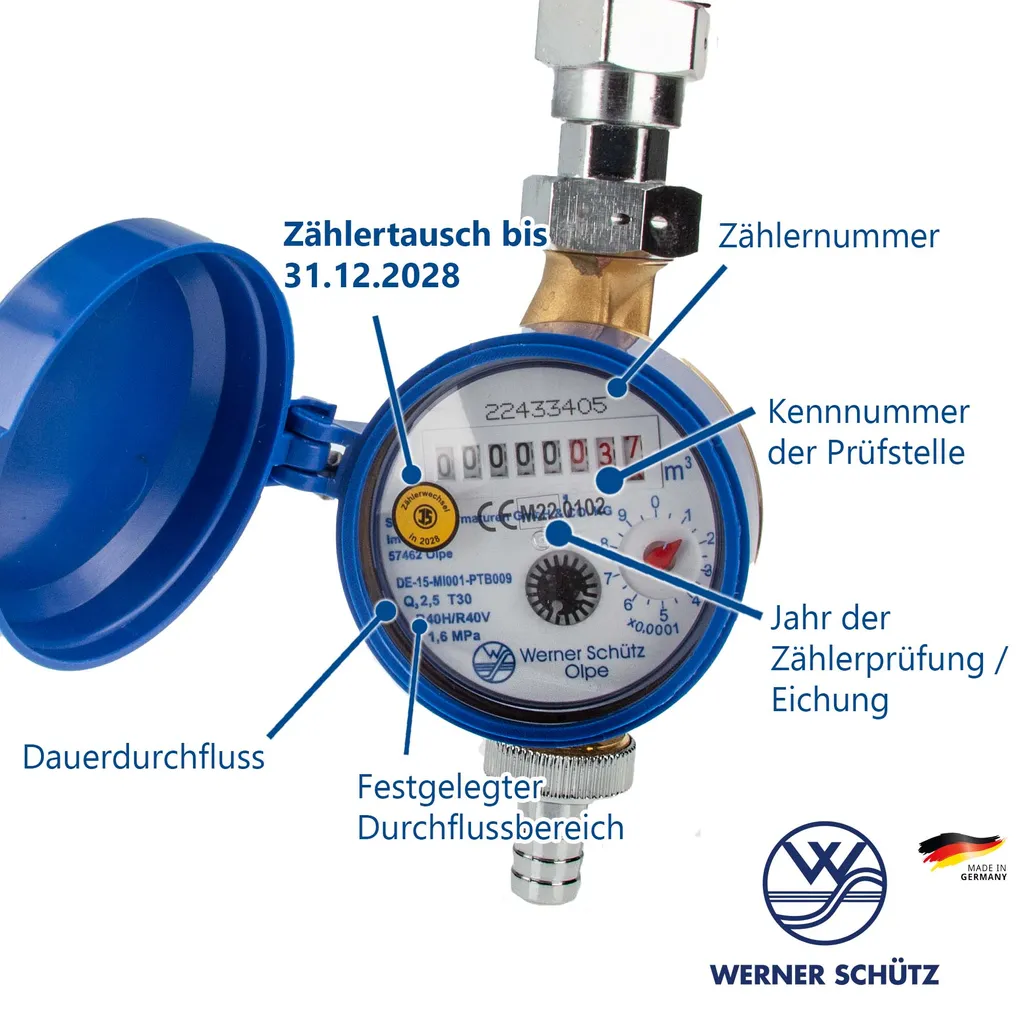

Die Kennzeichnung in welchem Jahr der Zähler geeicht wurde, ist auf dem Zähler mit einem ‚M‘ vermerkt. Bei Kaltwasser Wasserzählern beträgt die Eichgültigkeit sechs Jahre. Das Eichdatum bei diesem Wasserzähler ist 2022.

Bauart: Einstrahl Trockenläufer
Baulänge: 110 mm
Nenndurchfluss Q3: 2,5 m³/h
Medium: Trinkwasser
Zulässige Betriebstemperatur: bis max. + 30° C
Material Gehäuse: Messing
Maximaler Betriebsdruck: 10 bar
Zählwerk: 8-Rollenzählwerk
Anzeige: 5-stellig, vier Nachkommastellen (davon drei im Zählwerk plus ein Drehanzeiger für 100 ml/0,0001 m³
Eichdatum: 2022

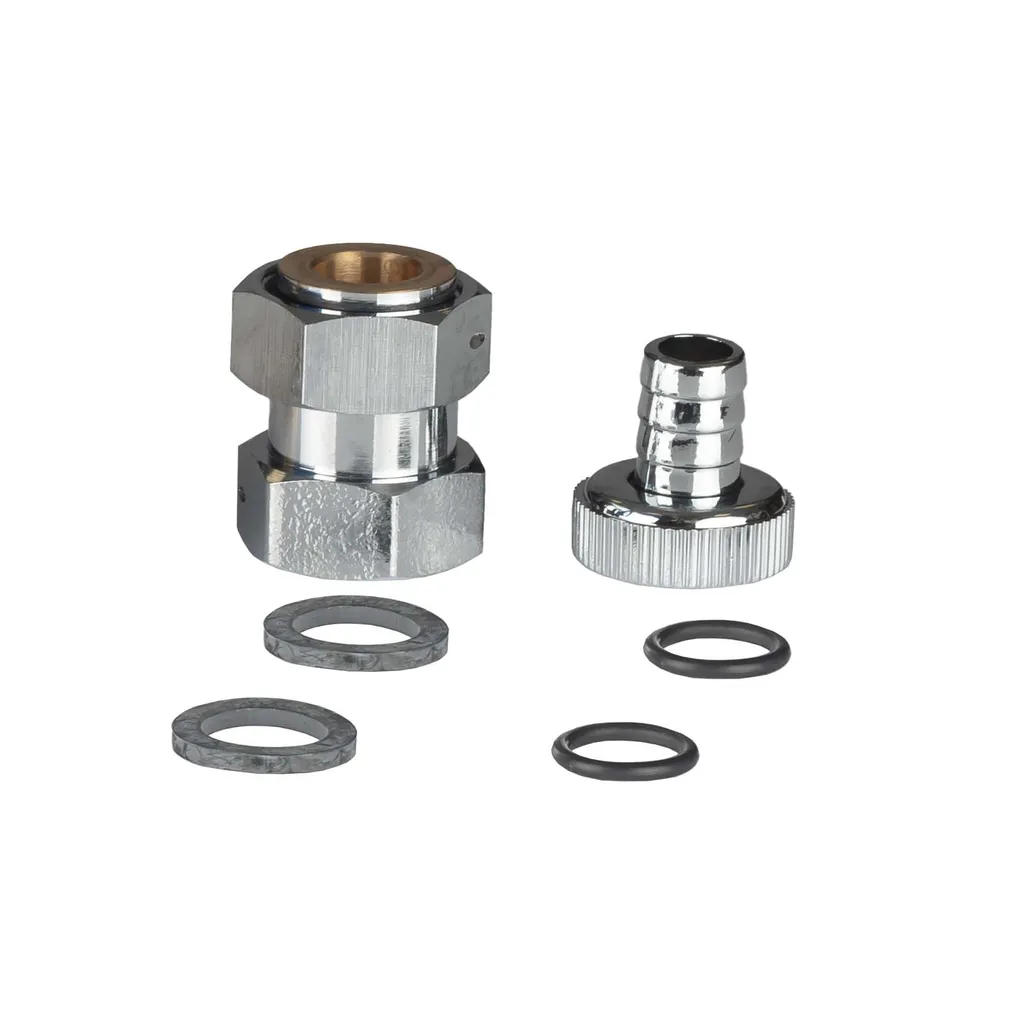

Passende Dichtungen sind im Lieferumfang enthalten

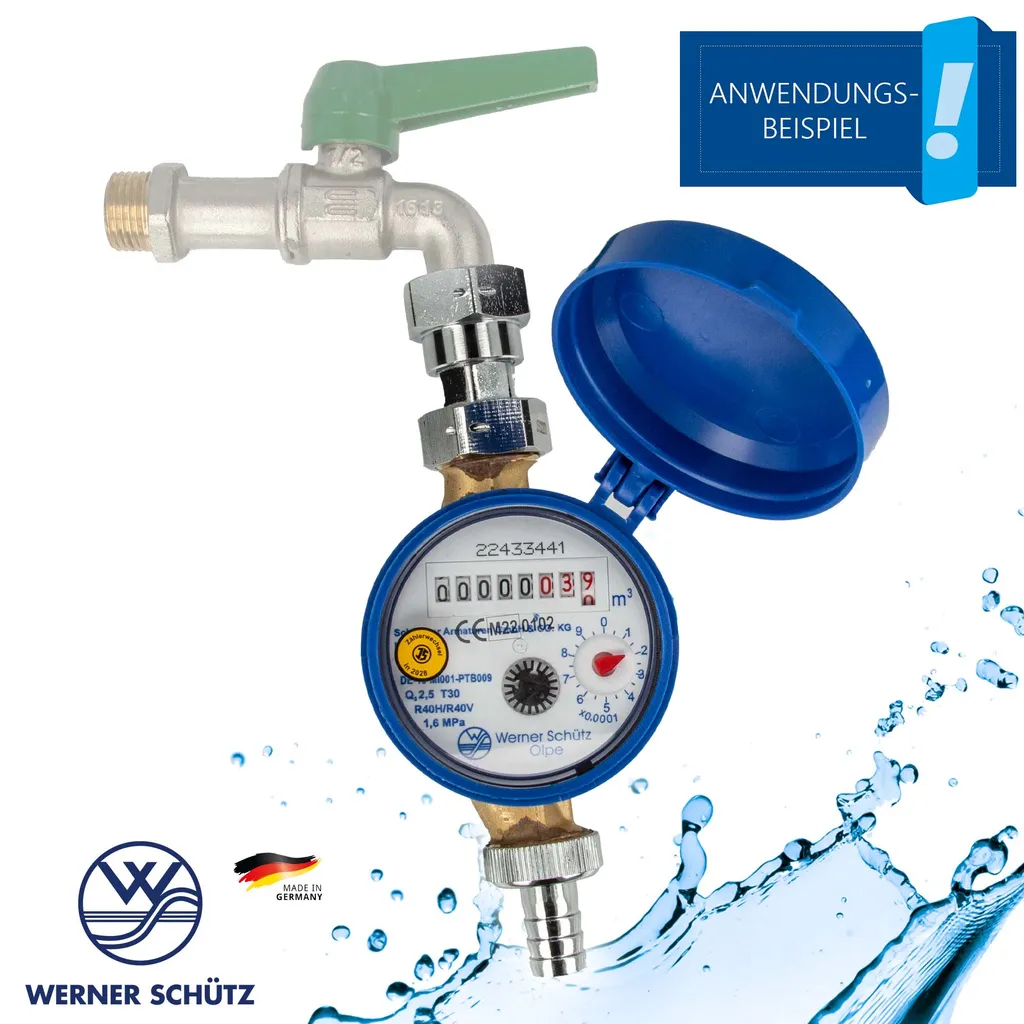

Zapfhahn-Wasserzähler – Hersteller: Werner Schütz Deutschland

Typ Q3 2,5 R40 (ersetzt die bisherige Größe Qn 1,5/Qn 2,5)

• Eichlaufzeit 6 Jahre = einsetzbar bis 31.12.2029
• Kaltwasserzähler einsetzbar bis max. 30° C

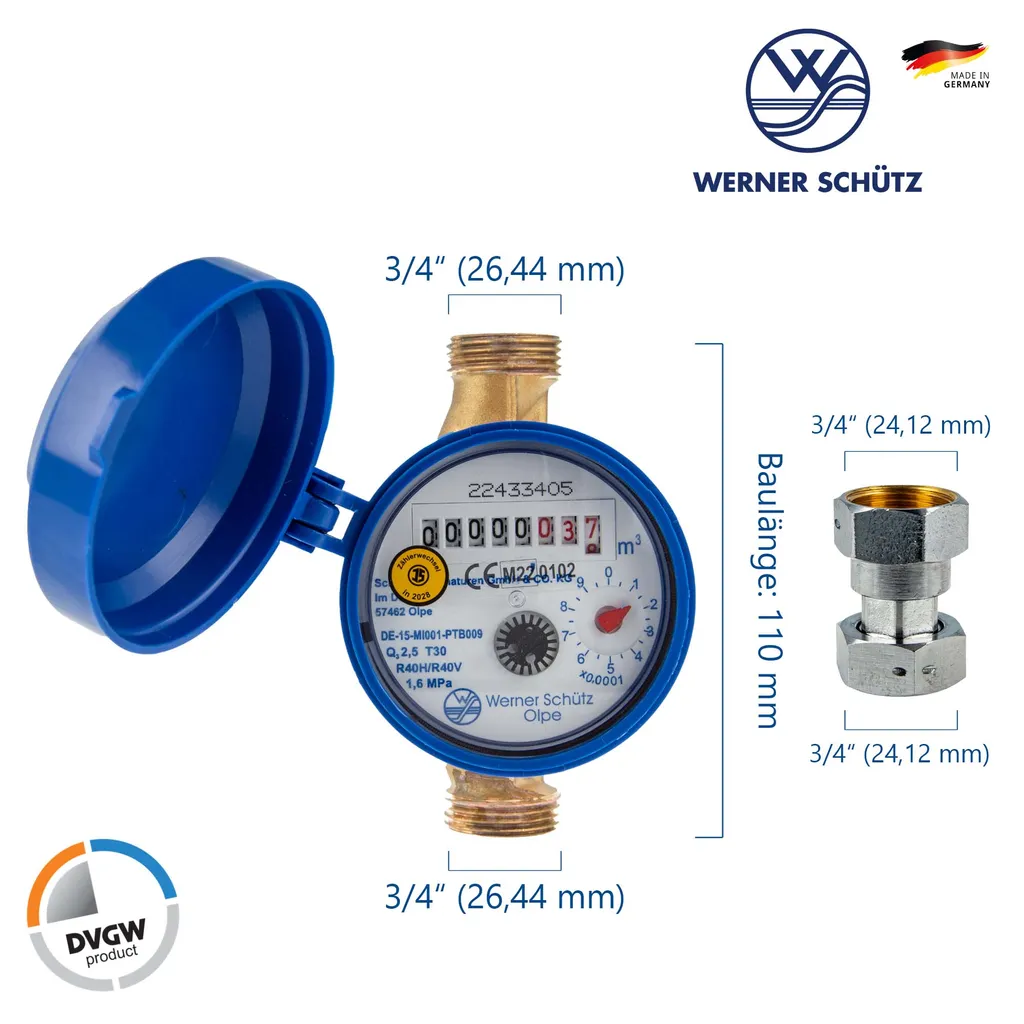

• Baulänge: 110 mm
• Max. Betriebsdruck: 10 bar
• Für Rohrdimensionierung Ø 12-18 mm (DN 15)

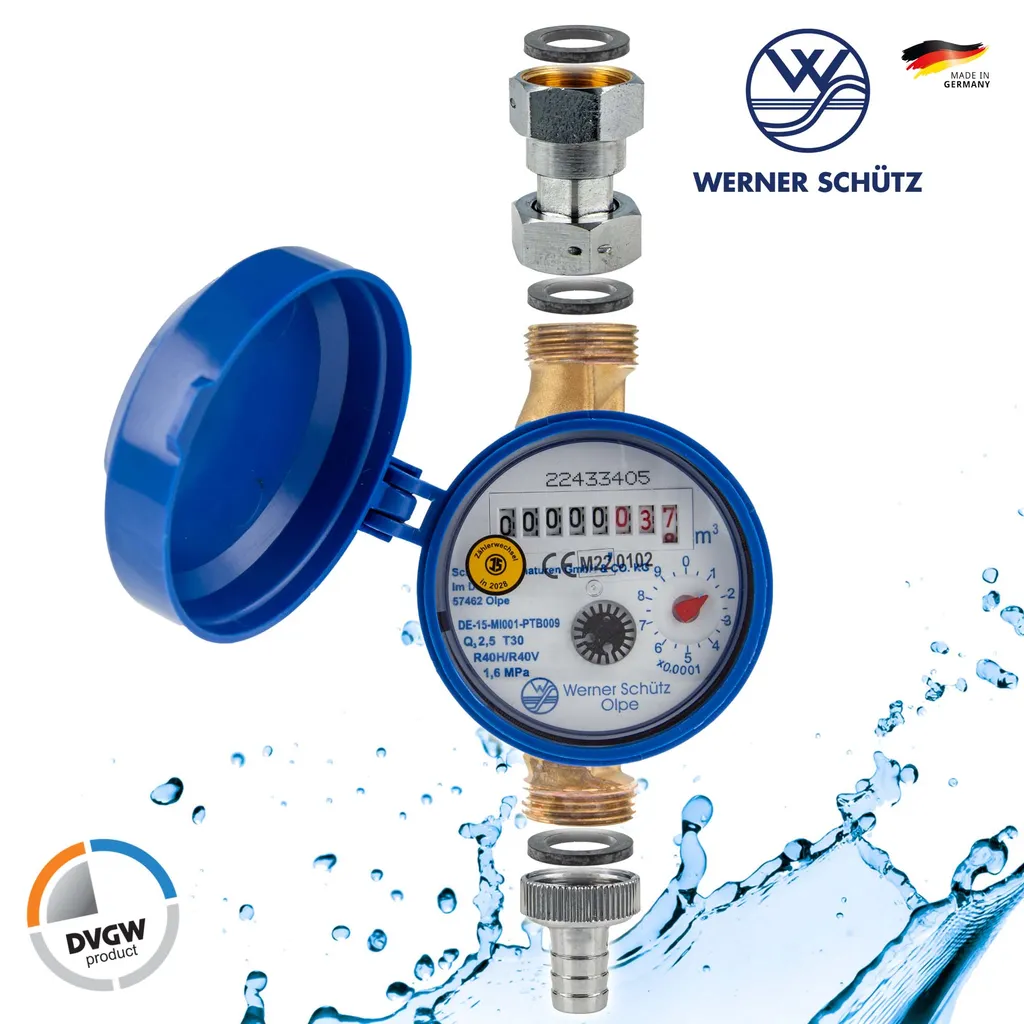

• Anschluss: 3/4 Zoll (26,4mm) inkl. Drehbarer Zapfhahnverschraubung
• Kunststoff-Schlauchverschraubung für Ø 13 mm Schlauch (1/2 Zoll)
• Einbau: horizontal oder vertikal möglich (Fließrichtung beachten!)
• Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
• Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
• Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
• Einstrahl Trockenläufer, genaue Messergebnisse durch ausgeklügeltes Konstruktionsprinzip durch Trennung von Nass- und Trockenraum.
• Auch für leicht verschmutztes Wasser geeignet
• 360° drehbares Zählwerk, dadurch Ablesung in jeder Lage möglich
• Zählwerk mit 8 Rollen für den Zählbereich von 1 Liter bis 99999 m³
• Mit Abdeckkappe, als Schutz vor Verunreinigungen und Spritzwasser

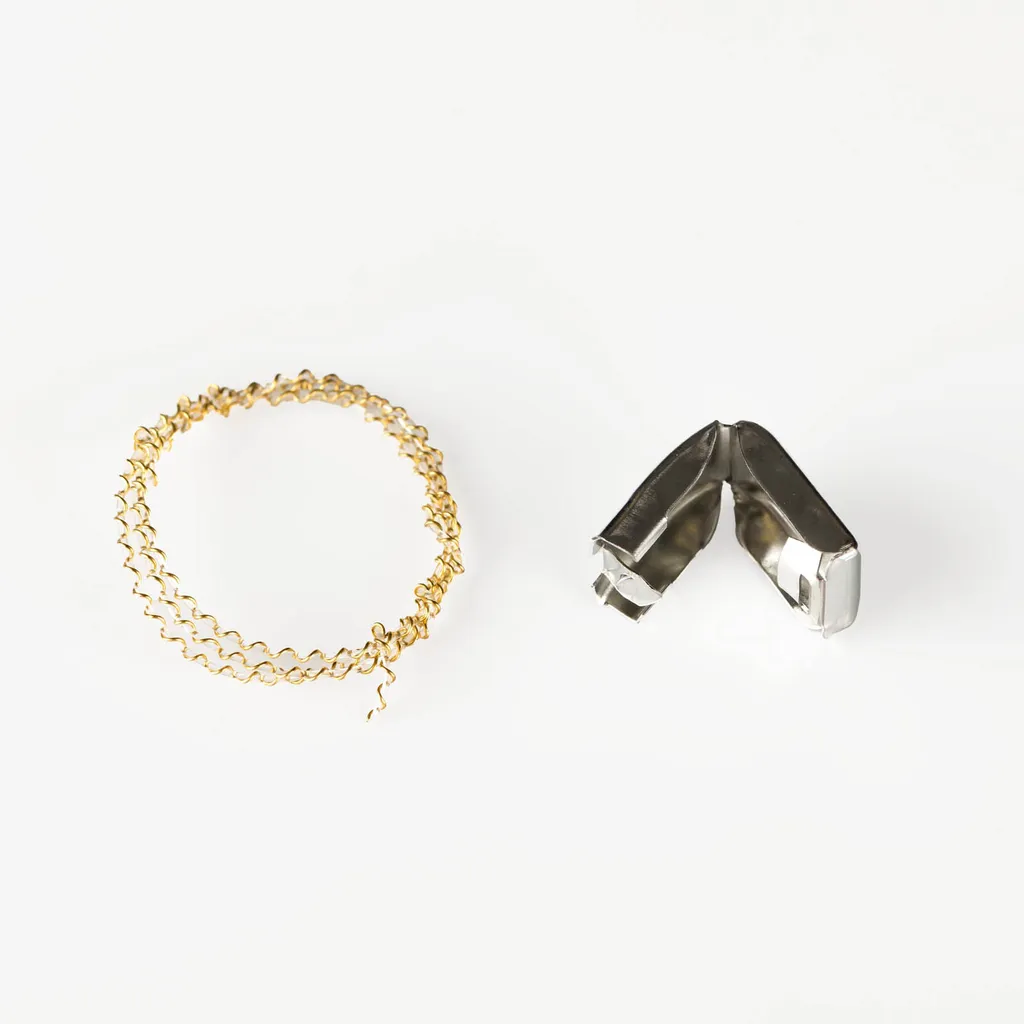

• Weiteres Zubehör: Dichtungen, Plombierdraht, Selflock-Plombe
• Gehäuse: Messing

Dem Zählern liegt keine Eichbescheinigung bei. Auf dem Gehäuse ist die Seriennummer eingedruckt.

Der Zähler ist nicht frostsicher und muss zur Frostperiode drucklos sein und restlos entleert werden.

Der Zähler erfüllt die Anforderungen der PTB und der EU.

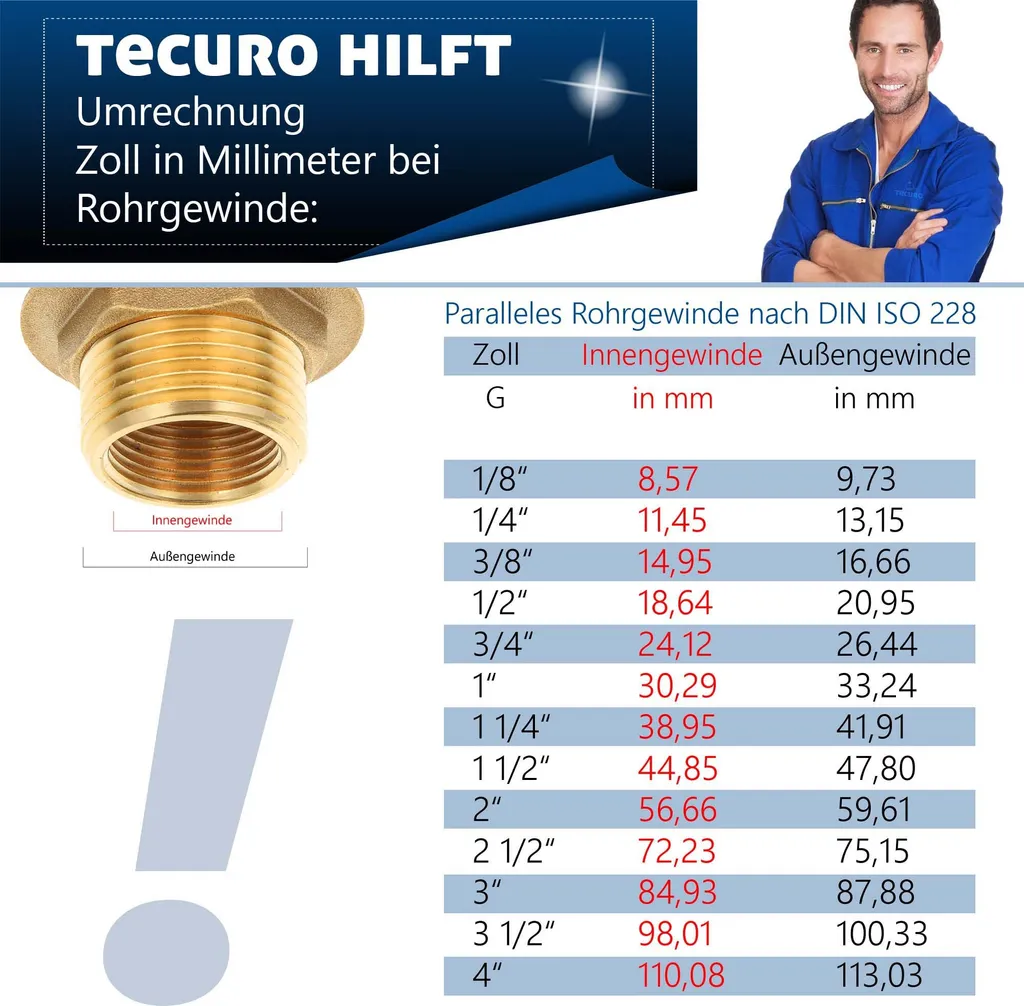

Zur Um der Zollmaße beachten Sie die Umstabelle in den Bildern
